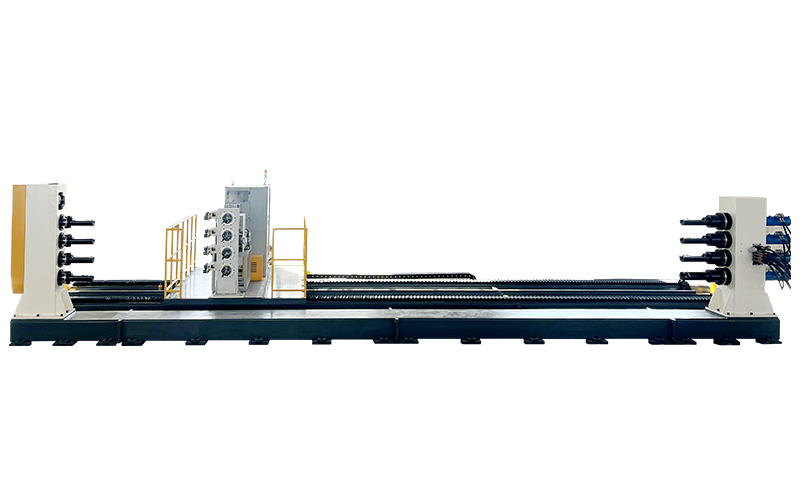

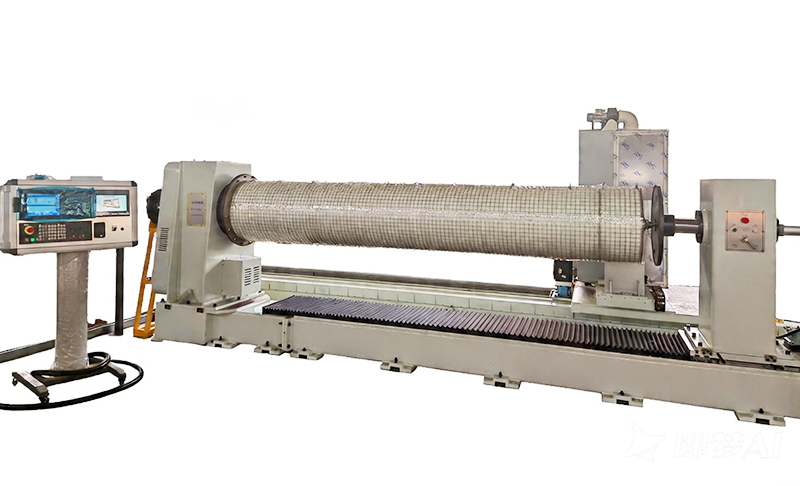

落地卧式碳纤维缠绕机主要用于重型导弹、桅杆、管类缠绕成型。伺服主轴双驱动、纱架随动、张力伺服单股控制、伺服回纱机构等。
卧式龙门规格范围:最大直径:4000mm最大长度:15000mm
落地卧式碳纤维缠绕机设备技术参数及规格：
|
1、结构形式： |
卧式； |
|
2、最大夹持长度、回转直径： |
长度＞10m；直径＞3m； |
|
3、小车有效行程 |
＞11m; |
|
4、最大夹持回转重量： |
10T（含制品偏心扭矩200Nm）； |
|
5、胶槽容量、形式： |
20L不锈钢独立胶槽； |
|
6、胶槽浸胶结构及加热形式： |
上浸胶形式，水浴加热； |
|
7、胶槽温度： |
室温~80℃，温度均匀性±2℃； |
|
8、控制形式： |
四轴西门子伺服控制系统； |
|
9、缠绕角度： |
0--90°； |
|
10、缠绕重复定位精度： |
≤0.2mm； |
|
11、主轴最高转速： |
0-30r/min；以抽纱速度来确定 |
